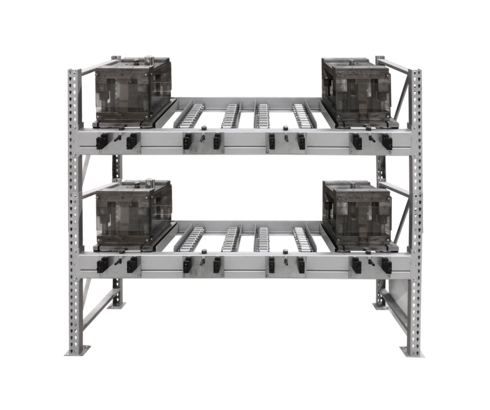

Sistemas de estanterías para el almacenamiento de troqueles y moldes

Aplicación

Los sistemas de estanterías con transportadores de rodillos especiales o mesas de bolas permiten al usuario cambiar los troqueles y moldes pesados de forma segura, con menos esfuerzo y en menos tiempo.
Los ganchos o barras de acoplamiento montados en el sistema de estanterías permiten un acoplamiento preciso y seguro en el sistema de estanterías. Tras el acoplamiento, se activa automáticamente un perno o una barra de seguridad mecánica adicional para evitar que los troqueles y moldes salgan rodando involuntariamente después de haber sido almacenados.
Diseño y otros detalles técnicos en el transcurso del proyecto y según las exigencias específicas del cliente. ¡Por favor, consúltenos!

Estación de acoplamiento de seguridad

La estación de acoplamiento, consistente en dos ganchos de acoplamiento o un listón de acoplamiento, montados en el lado delantero del sistema de estanterías y en el carro para el cambio de troqueles y moldes, posibilita la transferencia fácil y precisa de los troqueles.
Al acoplarse los ganchos o listones, se baja el listón de seguridad y se elevan las reglas de bolas en la mesa de cambio del carro para el cambio de troqueles y moldes.

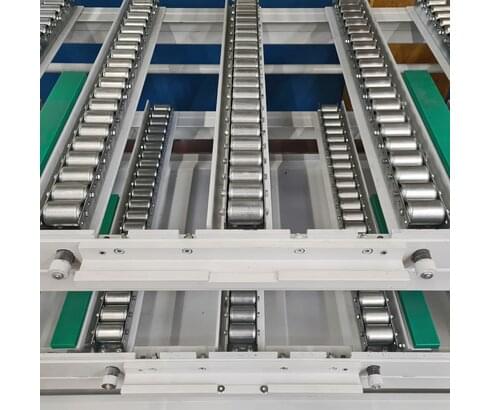

El sistema de estanterías incorpora transportadores de rodillos o, alternativamente, mesas de bolas.
Un pestillo mecánico con retroceso por muelle en la estación de acoplamiento de la estantería actúa como seguro y se activa automáticamente tras desacoplar el carro de cambio de  troqueles,  para  evitar  que  los troqueles y moldes salgan rodando involuntariamente después de haber sido almacenados.

Ejecuciones

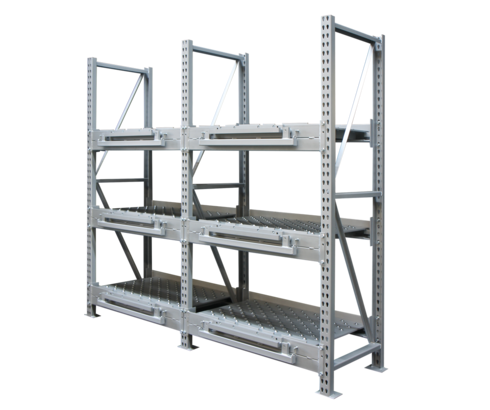

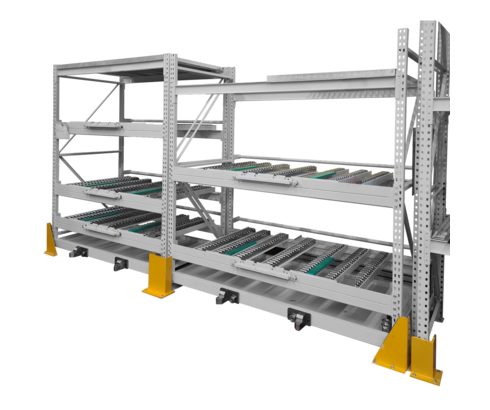

Sistemas de estanterías con transportadores de rodillos o mesa de bolas

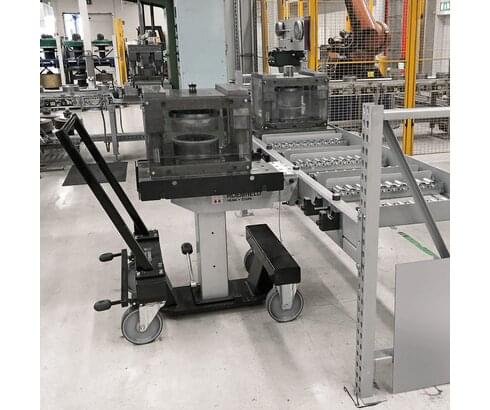

• con ganchos de acoplamiento para carros para el cambio de troqueles y moldes RW/RWA 500
• con ganchos de acoplamiento para carros para el cambio de troqueles y moldes RW/RWA 1000

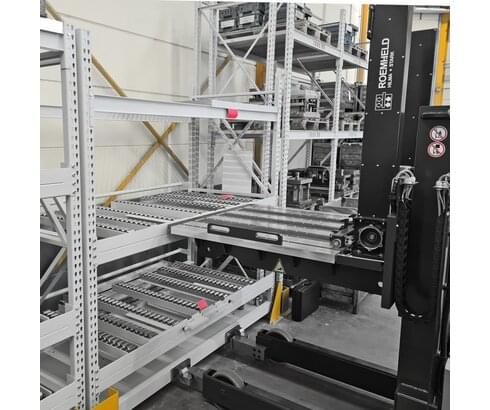

• con listones de acoplamiento de acoplamiento para carros para el cambio de troqueles y moldes RWA 1600–RWA 6000

Ventajas

• Almacenamiento de troqueles y moldes seguro, con menor esfuerzo y sin desgaste
• Cambio de troqueles y moldes que ahorra tiempo
• Alta seguridad gracias a la estación de acoplamiento y a las barras delanteras semiautomáticos y aseguradas o a los pernos de seguridad como protección contra caídas en la parte delantera
• Altura óptima de transferencia al sistema de estanterías y carro para el cambio
• Optimizado para el carro para el cambio de troqueles y moldes ROEMHELD
